ねじ研削加工とは？高精度なねじ部品・ねじゲージを支える加工技術

ねじ研削加工は、ねじのピッチ、リード、フランク角、外径などを高精度に仕上げる加工方法です。ねじゲージや精密ねじ部品に求められる精度、加工時の注意点、大古精機の一貫対応について解説します。

ねじは、締結部品として使われるだけでなく、位置決め、送り機構、回転運動から直線運動への変換など、さまざまな役割を担っています。ねじ部の精度が不足すると、相手部品とのかみ合い不良、がたつき、異常摩耗、組み立て不良などにつながることがあります。

こうした高い精度が必要なねじ部品やねじゲージの製作で活用されるのが、ねじ研削加工です。

大古精機株式会社は、昭和10年（1935年）7月1日の創業以来、ゲージ製作と精密研削加工を主力としてきました。ねじゲージをはじめとする精密な検査具や部品に対し、設計から製作、品質保証まで一貫して対応しています。

この記事では、ねじ研削加工の特徴や求められる精度、依頼時に確認したいポイントを解説します。

ねじ研削加工とは

ねじ研削加工とは、ねじ形状に成形した砥石を用いて、ワークのねじ部を高精度に研削する加工方法です。

切削によるねじ加工と比べて、焼入れ後の硬い材料にも対応しやすく、高い寸法精度や形状精度、表面状態が求められる部品に適しています。

ねじ研削加工が活用される代表例には、次のようなものがあります。

• ねじプラグゲージ
• ねじリングゲージ
• 精密送りねじ
• ボールねじ関連部品
• 台形ねじ・特殊ねじ
• 高精度な締結部品
• 精密機器・治具用のねじ部品

特にねじゲージは、ねじ製品の合否を判定する基準となる検査具です。ゲージ自体のねじ精度が不十分であれば、正しい品質判定ができません。そのため、ねじ研削による精密な仕上げが重要になります。

ねじの精度は外径だけでは判断できません

ねじ部品では、外径や内径が図面の寸法に収まっているだけでは十分とはいえません。相手ねじと正しくかみ合うためには、複数の要素を総合的に管理する必要があります。

主な管理項目には、以下があります。

• ピッチ
• リード
• フランク角
• 有効径
• 外径・谷径
• ねじ山の形状
• ねじ部と基準部の同軸度
• ねじ面の表面粗さ

たとえばピッチがわずかにずれていると、ねじ込みが途中で重くなったり、複数のねじ山が均一にかみ合わなかったりする可能性があります。また、フランク角や有効径が適切でなければ、通り・止まりによる検査判定にも影響します。

高精度なねじ加工では、単一の寸法だけでなく、ねじ全体の機能を満たすように仕上げることが求められます。

焼入れ後のねじ加工にも対応しやすい

ゲージや精密部品には、耐摩耗性を確保するため、焼入れなどの熱処理を施すことがあります。

しかし、熱処理後の材料は硬くなるため、通常の切削加工では対応が難しくなる場合があります。また、熱処理によるひずみや変形が発生すると、加工前に仕上げていた寸法や形状が変化することもあります。

ねじ研削加工は、こうした焼入れ後の硬質材に対して、最終仕上げとして行われることがあります。

ただし、熱処理後の加工では、変形を修正するための加工代を適切に確保しておくことが重要です。加工代が不足すると、真直度や同軸度、ねじ形状を十分に整えられないおそれがあります。

材質、熱処理条件、ねじの長さ、要求精度を踏まえ、加工工程を検討することが、安定した品質につながります。

ねじゲージでは「通り・止まり」の精度が重要です

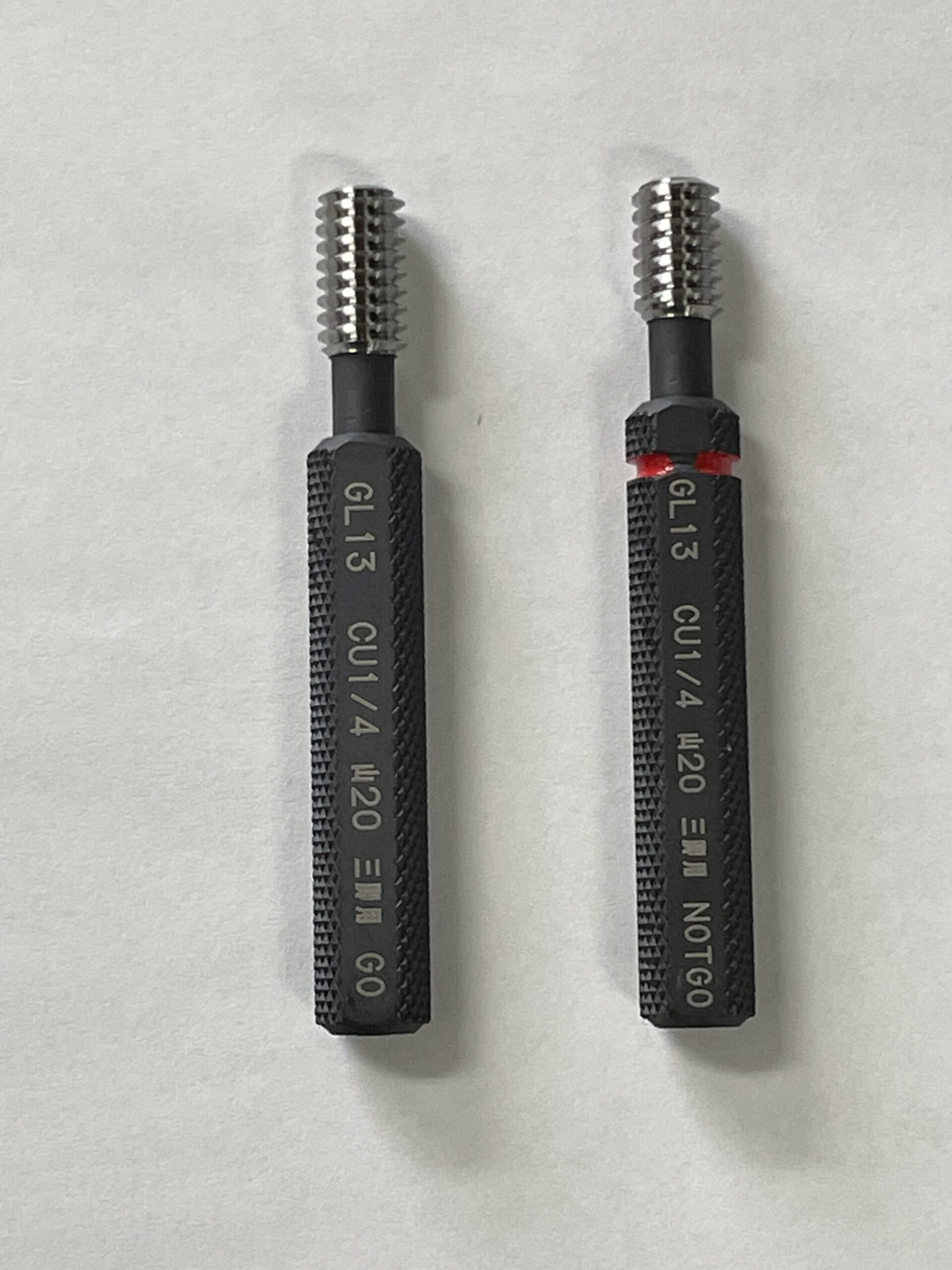

ねじ製品の検査には、一般的に通り側と止まり側を備えたねじゲージが用いられます。

ねじプラグゲージは雌ねじの検査に、ねじリングゲージは雄ねじの検査に使用されます。通り側では正常にかみ合うこと、止まり側では必要以上に進まないことを確認することで、ねじ部が規格や要求仕様に適合しているかを効率よく判断できます。

ただし、ねじゲージの寸法は、製品図面のねじ寸法をそのまま適用するわけではありません。

ゲージの製作公差、使用による摩耗、検査規格、用途などを考慮しながら、適切な寸法・形状に設計する必要があります。使用頻度が高い量産ライン向けのゲージでは、耐摩耗性や定期的な点検・校正も重要な管理項目です。

大古精機では、ゲージや検査治具の設計から製作、品質保証まで一貫して対応しているため、単にねじ部を加工するだけでなく、実際の検査工程で使いやすいゲージづくりを目指します。

図面だけでは伝わりにくい条件も確認する

ねじ研削加工を依頼する際は、ねじの呼び径やピッチだけでなく、部品の用途や相手部品との関係も重要です。

特に、特殊ねじや既存部品の再製作では、図面に表れない条件が仕上がりを左右することがあります。

事前に確認しておきたい項目は、以下のとおりです。

• ねじの種類、規格、呼び径、ピッチ
• 雄ねじ・雌ねじの別
• 材質と熱処理の有無
• ねじ部の長さ、逃げ溝、段差形状
• 有効径、フランク角、リード精度などの要求
• 相手ねじや使用箇所の情報
• 必要数量と希望納期
• 検査成績書や品質保証の要否

「現物はあるが図面がない」「使用中のねじゲージを再製作したい」といった場合でも、現物、相手部品、使用目的などを確認することで、必要な仕様を整理できる場合があります。

1点の試作から量産まで一貫対応

ねじゲージや精密ねじ部品は、標準規格品だけでは対応できないことがあります。特殊なねじ形状、専用装置に使われる部品、独自の検査条件などでは、用途に合わせた個別の設計・製作が必要です。

大古精機では、1点の試作製作から量産まで対応しています。

試作段階では、実際の使用条件や相手部品とのかみ合いを確認しながら、ねじ形状や検査方法を検討できます。量産時には、品質の安定性や検査工程での扱いやすさも考慮し、継続して使用できるゲージ・精密部品の製作につなげます。

また、ゲージや検査治具の設計・製作と精密研削加工を一貫して行うことで、加工精度だけでなく、完成後の検査や品質保証まで見据えた対応が可能です。

まとめ

ねじ研削加工は、ピッチ、有効径、フランク角、リードなど、ねじの重要な精度を高い水準で仕上げるための加工技術です。特に、焼入れ後のねじ部品、ねじゲージ、特殊ねじ、高精度な送りねじなどでは、加工方法と測定・検査方法をあわせて検討することが重要です。

大古精機は、長年培ってきたゲージ製作と精密研削加工の技術を生かし、ねじゲージや精密ねじ部品の製作に対応しています。設計から製作、品質保証まで一貫して対応できるため、試作、特殊形状、既存ゲージの再製作、量産用検査具などについてもご相談いただけます。

大古精機はユーザー様独自規格ねじゲージを一個からでも製作

WEB-OKS(大古精機)ではでは、ユーザー様独自規格のねじゲージの製作や、市販されていない規格や径（サイズ）、ピッチの特殊なねじゲージの製作を得意としております。

お困りの際は、ぜひお気軽にお問い合わせください。
